곡선형, 물결형 또는 원통형 환경에 디스플레이를 배포하면 고유한 물리적 복잡성이 발생합니다. 기존의 견고한 패널은 유동적인 건축 설계에 적응할 수 없습니다. 시각적 통합업체는 방송 스튜디오, 소매 공간 및 기업 로비에서 완벽한 파노라마를 제공해야 한다는 엄청난 압력에 직면해 있습니다. RF 시리즈 유연한 지도하는 스크린은 이러한 까다로운 공간을 위한 고성능 솔루션을 제공합니다. 그러나 원활한 시각적 결과를 얻으려면 정확한 구조 준비가 중요합니다. 제대로 준비되지 않은 하부 구조는 프로젝트를 빠르게 탈선시킵니다. 이로 인해 눈에 띄는 이음매, 모듈 파손, 광범위한 재작업이 발생하는 경우가 많습니다.
이 가이드는 시스템 통합자, AV 기술자 및 프로젝트 관리자에게 핵심 설치 요구 사항에 대한 정확한 정보를 제공합니다. 정확한 프레이밍 및 열 계획을 통해 배포 위험을 완화하는 방법을 배우게 됩니다. 우리는 비용이 많이 드는 프로젝트 중간 재설계를 방지하는 데 필요한 모든 것을 다룹니다. 멋진 최종 디스플레이를 보장하려면 이러한 기술을 익히십시오.

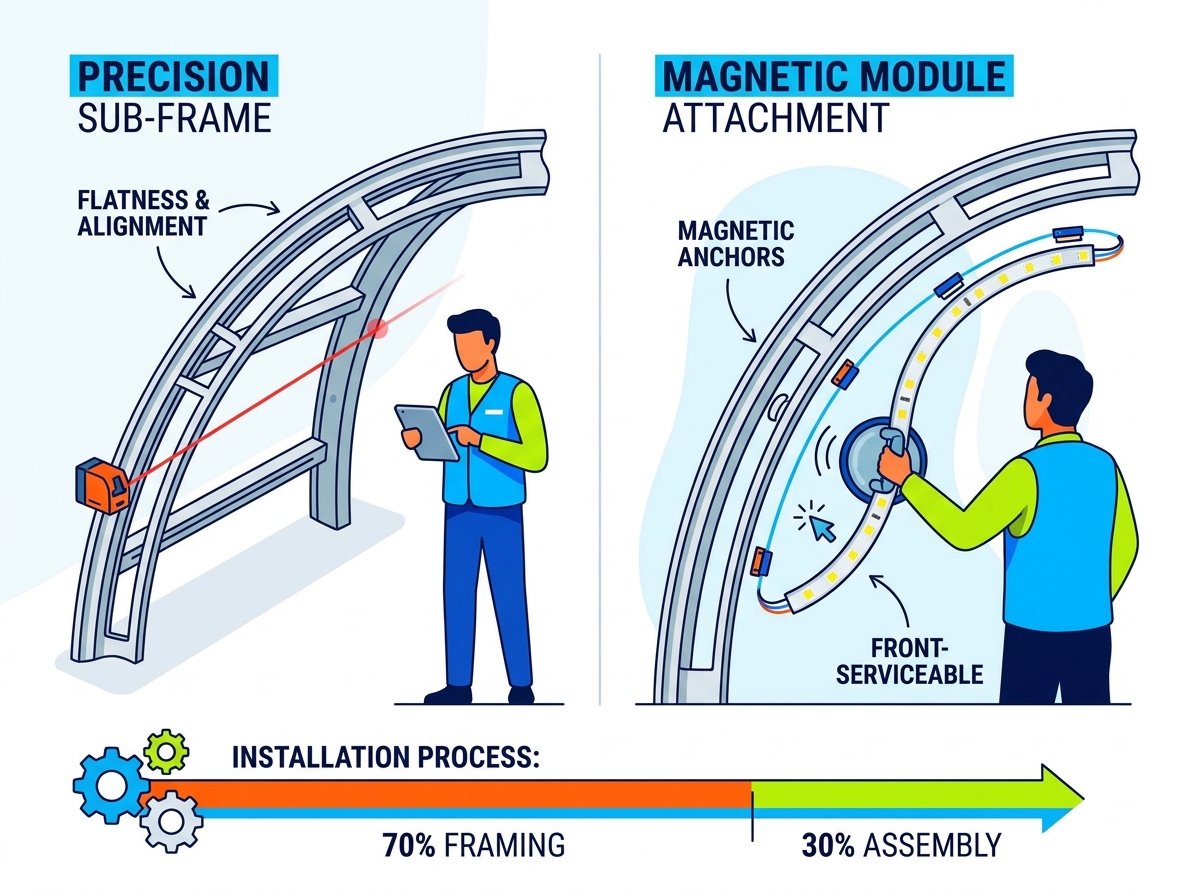

하부 구조가 성공을 좌우합니다. 설치 시간의 70%를 프레이밍 및 레벨링에 할당해야 합니다. RF 시리즈의 자기 모듈은 프레임의 정확도를 엄격하게 준수합니다.
물리적 한계 존중: 지정된 최소 굽힘 반경을 준수하면 PCB 솔더 조인트의 미세 파손을 방지하고 모듈 수명을 연장할 수 있습니다.
전면 서비스 가능성으로 ROI 가속화: 자석 설계로 초기 장착과 장기 유지 관리가 모두 단순화되어 운영 중단 시간이 줄어듭니다.
열 계획은 협상할 수 없습니다. 곡선형 및 밀폐형 설치에는 국부적인 과열을 방지하기 위한 사전 방열 전략이 필요합니다.
완벽한 디스플레이를 달성하는 것은 패널을 개봉하기 오래 전부터 시작됩니다. 명확한 하위 구조 요구 사항을 조기에 정의해야 합니다. 설치자에게는 맞춤형 판금 또는 강철 서브프레임이 필요합니다. 엔지니어는 원하는 곡선과 정확히 일치하도록 이 구조를 설계해야 합니다. 평탄도와 정렬 공차는 아무리 강조해도 지나치지 않습니다. 프레임의 정밀도가 부족하면 유연한 모듈 사이에 이음새가 눈에 띄게 나타납니다. 고르지 않은 금속 표면은 작은 틈을 만듭니다. 시청자는 화면 가까이에 서면 이러한 간격을 즉시 알아차릴 수 있습니다.
프레이밍의 성공을 보장하려면 다음과 같은 몇 가지 핵심 모범 사례를 준수하십시오.
구조적 무게를 줄이고 치수 정밀도를 높이려면 표준 강철 대신 CNC 가공 알루미늄을 선택하십시오.
장기적인 열화를 방지하기 위해 녹 방지 코팅을 적용하여 모든 금속 표면을 처리하십시오.
수동적 열 관리를 위해 전용 냉각 채널을 프레임 설계에 통합합니다.
철저한 환경 프로필을 수행하면 장기적인 하드웨어 오류를 예방할 수 있습니다. 주변 온도, 습도 및 공기 흐름 패턴을 철저하게 평가해야 합니다. 매립형 또는 건축학적 통합체는 열을 쉽게 가두어 둡니다. 통풍이 잘 되지 않으면 다이오드 수명이 크게 저하됩니다. 필요한 전력 소모량을 정확하게 계산하십시오. 데이터 중복성 요구 사항을 동시에 평가하세요. 전체 화면 해상도를 기준으로 계산하십시오. 물리적 공간에만 의존하지 마십시오. 고해상도 피치는 평방미터당 더 많은 전력을 소비합니다.
마지막으로 모든 굽힘 제약 조건을 엄격하게 확인합니다. 항상 특정 픽셀 피치의 최소 굽힘 반경을 정의하십시오. 유연한 인쇄 회로 기판(PCB)에는 엄격한 물리적 한계가 있습니다. 다중 축 곡선이나 복합 곡선을 시도하지 마십시오. 모듈 사양이 복잡한 굽힘을 명시적으로 지원하는 경우에만 진행하세요. 이러한 한계를 벗어나도록 강제로 구부리면 내부 구성 요소가 영구적으로 손상됩니다. 솔더 조인트에 미세 균열이 발생합니다. 이러한 균열로 인해 배포 직후 데드 픽셀이 발생합니다.
적절한 준비를 위해서는 재고 감사가 필요합니다. 또한 승무원을 올바르게 장비해야 합니다. 배송이 완료되면 즉시 엄격한 재고 점검을 수행하십시오. 유연한 모듈, 수신 카드 및 전원 공급 장치가 제공됩니다. 배송에는 데이터 케이블과 특수 자석 앵커도 포함됩니다. 조립을 시작하기 전에 모든 수량을 확인하십시오. 구성 요소가 누락되면 설치 진행이 완전히 중단됩니다.
통합 도구를 미리 수집하십시오. 원활한 구축을 위해서는 정밀 기기가 필수입니다. 회전식 레이저 레벨과 디지털 각도기를 사용하십시오. 이러한 도구는 프레임 정렬을 완벽하게 확인합니다. 기술자에게는 특수 흡입 모듈 제거 도구가 필요합니다. 이를 통해 안전한 취급 및 미세 조정이 가능합니다. 또한 보정된 토크 드라이버도 필요합니다. 안전한 캐비닛 조립을 보장합니다. 토크 제어는 기술자가 전원 공급 장치 장착 중에 나사산을 벗기는 것을 방지합니다.
노동 가정을 신중하게 계획하십시오. 프로젝트 규모에 따라 인원수를 추정하세요. 모듈 처리를 위해 최소 2명의 기술자를 할당합니다. 한 사람이 패널을 잡고 다른 사람이 패널을 고정합니다. 구조 엔지니어도 포함해야 합니다. 전기 작업이 시작되기 전에 프레임 무결성을 검증합니다. 적절한 인력 배치는 성급한 작업과 우발적인 손상을 방지합니다.
빌드 단계를 시작하기 전에 준비 영역에 다음 필수 항목이 포함되어 있는지 확인하십시오.
도구 카테고리 | 특정 품목 | 기본 애플리케이션 |
|---|---|---|
측정 | 회전식 레이저 레벨 | 하부 구조 평탄도 및 수평 정렬을 확인합니다. |
측정 | 디지털 각도기 | 맞춤형 서브프레임의 정확한 굽힘 각도를 확인합니다. |
손질 | 자기 흡입 도구 | 자기 지도하는 모듈을 안전하게 제거하고 미세 조정합니다. |
집회 | 토크 드라이버 | 과도하게 조이지 않고 전원 공급 장치와 수신 카드를 보호합니다. |
맞춤형 구조 프레임을 안전하게 설치하는 것부터 시작하세요. 지속적인 검증은 장기적인 성공을 보장합니다. 최고의 지도하는 설치 팁 중에서 레이저 레벨을 지속적으로 사용하는 것이 눈에 띕니다. 프레임의 여러 지점을 측정합니다. 1mm의 편차도 빠르게 증폭됩니다. 기술자가 지도하는 모듈을 부착하면 눈에 잘 띄는 간격이 생깁니다. 프레임 구성 요소를 조심스럽게 용접하거나 볼트로 고정하십시오. 금속 버가 표면에서 튀어나오지 않도록 하십시오. 완벽한 자기 접착을 보장하려면 금속 표면을 철저히 청소하십시오.
모듈을 연결하기 전에 케이블링 토폴로지를 명확하게 매핑하십시오. 먼저 프레임에 전원 공급 장치(PSU)를 설치합니다. 수신 카드를 PSU 근처에 안전하게 장착하십시오. 카드 간에 데이터 케이블을 체계적으로 배선합니다. 지퍼 타이나 클립을 사용하여 모든 케이블을 단단히 고정하십시오. 느슨한 배선은 최종 단계에서 직접적으로 방해가 됩니다. 이는 모듈의 자석 장착이 금속과 같은 높이로 고정되는 것을 방지합니다. 전선이 갇히면 모듈이 바깥쪽으로 부풀어오르게 됩니다. 이로 인해 디스플레이의 부드러운 곡선이 손상됩니다.
모듈의 플라스틱 가장자리를 엄격하게 잡아야 합니다. 전면을 직접 만지면 손상될 수 있습니다. 오일과 압력은 민감한 표면 장착 장치(SMD)에 해를 끼칩니다. 뒷면에 인쇄된 방향 화살표를 확인하세요. 균일한 편광을 보장하기 위해 조심스럽게 정렬하십시오. 이는 또한 정확한 픽셀 레이아웃을 보장합니다. 자석 앵커를 사용하여 모듈을 제자리에 고정합니다. 구조 곡선의 중심에서 시작합니다. 가장자리를 향해 체계적으로 바깥쪽으로 작업하십시오. 이 방법은 표면 전체에 물리적 장력을 고르게 분산시킵니다. 모듈이 압력을 받아 좌굴되는 것을 방지합니다.
데이터 흐름 매핑은 디스플레이가 이미지를 처리하는 방법을 나타냅니다. 수신 카드를 정확하게 구성해야 합니다. 이 단계에서는 NovaStar와 같은 표준 제어 소프트웨어를 사용하십시오. 곡선 디자인은 종종 비표준 해상도를 특징으로 합니다. 시스템 통합자는 초기 소프트웨어 설정 중에 이러한 복잡성을 해결해야 합니다. 사용자 정의 픽셀 크기를 매핑하려면 세부 사항에 주의가 필요합니다. 왜곡된 이미지를 방지하려면 데이터 캐스케이드를 완벽하게 매핑하세요. 표준 테스트 패턴을 사용하여 신호 경로를 테스트합니다.
매핑 후에는 솔기 조정과 시각적 조정에 집중하세요. 기술자는 종종 모듈 사이에 어둡거나 밝은 선을 발견합니다. 이 선은 미세한 장력으로 인해 발생합니다. 또한 작은 물리적 간격으로 인해 발생합니다. 어두운 선은 패널 사이의 물리적 간격을 나타냅니다. 밝은 선은 패널이 너무 세게 밀고 있음을 나타냅니다. 모듈을 약간 이동하려면 흡입 도구를 사용하십시오. 틈을 막거나 조심스럽게 압력을 완화하십시오.
마지막으로 포괄적인 색상 및 밝기 보정을 수행합니다. 이 단계는 균일한 이미지 품질을 보장합니다. 곡면 스크린은 독특한 시야각 문제를 야기합니다. 보는 사람의 위치에 따라 밝기가 다르게 나타납니다. 다음 표준 교정 단계를 따르십시오.
전체 화면에서 밝기 불일치를 노출하기 위해 순백색 테스트 패턴을 생성합니다.
물리적 모듈 이음새에 어둡거나 밝은 선이 있는지 식별하고 문서화합니다.
흡입 도구를 배치하여 모듈 위치를 기계적으로 미세 조정합니다.
소프트웨어 기반 가장자리 수정을 실행하여 나머지 보이는 솔기를 가상으로 혼합합니다.
최종 색도계 패스를 실행하여 원하는 Rec.709 또는 DCI-P3 색 공간을 완벽하게 고정합니다.
통합업체는 특정 기계적 및 환경적 문제에 직면하는 경우가 많습니다. 문제를 조기에 식별하면 영구적인 하드웨어 손상을 예방할 수 있습니다. 아래에서는 가장 자주 발생하는 위험에 대해 간략하게 설명합니다.
과도한 물리적 스트레스는 유연한 모듈을 빠르게 파괴합니다. 주요 증상은 데드 픽셀 또는 패널 전체의 간헐적인 라인 오류와 관련이 있습니다. 이 솔루션을 사용하려면 사양 시트의 굽힘 반경을 엄격하게 준수해야 합니다. 모듈을 부정확한 프레임에 강제로 맞추지 마십시오. 프레임 곡선이 모듈 허용 오차를 초과하는 경우 즉시 서브프레임을 다시 설계해야 합니다.
열이 축적되면 시각적 성능이 급격히 저하됩니다. 증상은 일반적으로 화면 중앙의 색상 저하 또는 갑작스러운 하드웨어 오류로 나타납니다. 이 솔루션에는 사전 예방적인 열 관리가 필요합니다. 서브프레임 뒤에 능동 냉각 시스템을 통합합니다. 열 축적을 효과적으로 관리하려면 배기 팬이나 전용 HVAC 덕트를 설치하십시오.
부적절한 좌석은 전체 시각적 경험을 방해합니다. 주요 증상은 모듈이 "울퉁불퉁"하거나 곡선을 따라 잘못 정렬되어 나타나는 것으로 나타납니다. 이 솔루션에는 물리적 검사가 필요합니다. 모듈 뒤에 케이블이 갇혀 있는지 확인하십시오. 제작 중에 서브프레임에 남아 있는 금속 버를 찾으십시오. 모듈을 안전하게 제거하려면 흡입 도구를 사용하십시오. 장애물을 완전히 제거한 다음 패널을 금속과 같은 높이로 다시 장착합니다.
설치 문제 해결 매트릭스
관찰된 증상 | 가능한 원인 | 권장 솔루션 |
|---|---|---|
간헐적인 회선 장애 | 과도한 굽힘으로 인한 미세 골절. | 굽힘 반경을 확인하십시오. 필요한 경우 프레임을 다시 디자인하십시오. 손상된 모듈을 교체하십시오. |
중앙 색상 저하 | 열 조절/과열. | 구조 프레임 뒤에 활성 배기 팬을 설치합니다. |
눈에 보이는 표면 범프 | 전선이나 금속 버가 끼어 있습니다. | 흡입 도구를 사용하여 모듈을 제거하고 장애물을 제거한 후 깨끗하게 재장착합니다. |
매우 유연한 디스플레이를 설치하는 것은 여전히 구조적 정밀성을 위한 연습입니다. 자기 전면 부착 시스템은 실제 스크린 조립의 효율성을 높여줍니다. 그러나 최종 시각적 결과는 전적으로 엄격한 사전 설치 프레이밍에 달려 있습니다. 구매자는 전체 프로젝트 예산에 맞춤형 제작을 고려해야 합니다. 전문적인 AV 인력도 성공을 위해 중요합니다. 신중한 계획을 통해 훌륭하고 내구성 있는 설치를 보장합니다.
정확한 측정과 엄격한 열 계획을 우선시해야 합니다. 환경적 요인을 무시하면 하드웨어 성능이 급격히 저하됩니다. 각 단계를 체계적으로 실행하여 투자를 보호하세요. 다음 단계: 선택한 픽셀 피치에 대한 기술 사양 시트를 다운로드하세요. 맞춤형 서브프레임 청사진에 대해서는 통합 전문가에게 직접 문의하세요. 특정 프로젝트 규모에 따라 맞춤형 견적을 요청하세요. 완벽한 시각적 경험을 보장하려면 다음 단계를 실행하세요.
A: 정확한 반경은 선택한 특정 픽셀 피치에 따라 크게 달라집니다. 피치가 작을수록 일반적으로 반경이 더 작아집니다. 정확한 제한은 공식 사양 시트를 확인해야 합니다. 이 지정된 제한을 초과하면 내부 PCB 구성 요소가 영구적으로 손상됩니다. 항상 제조업체의 굽힘 제한 사항을 엄격히 준수하십시오.
A: 네, 자석 설계로 전면 서비스가 완벽하게 가능합니다. 기술자는 특수 흡입 도구를 사용하여 개별 모듈을 쉽게 제거할 수 있습니다. 이 기능은 유지 관리 중단 시간을 크게 줄여줍니다. 또한 좁은 건축 공간에서 부피가 큰 후면 접근 통로가 필요하지 않습니다.
A: 이론적으로는 기존 벽에 장착하는 것이 가능하지만 권장하지는 않습니다. 맞춤형 금속 서브프레임은 거의 항상 필요합니다. 이 제품은 매끄러운 디스플레이에 필요한 절대적인 평탄도와 안전한 자기 접착력을 제공합니다. 표준 건식벽체 곡선은 필요한 밀리미터 수준의 정밀도를 거의 충족하지 못합니다.
A: 이러한 유연성이 뛰어난 모듈은 일반적으로 실내 전용 IP 등급을 갖추고 있습니다. 직접적인 실외 노출에 필요한 광범위한 내후성이 부족합니다. 항상 모델의 특정 IP 등급을 확인하세요. 제조업체가 실외 기능을 명시적으로 지정하지 않는 한 온도 조절이 가능한 실내 환경 내에서 엄격하게 배포하십시오.
